一、产品简介：
YFV-3密度与粘度在线监测传感器采用世界先进的压电谐振 MEMS 元件，通过内部集成的高精度 信号采样与处理单元，结合先进的算法，可以实时自动检测液体的密度、粘度和温度三项指标，同时，20℃密度、运动粘度、粘度指数、40℃粘度、100℃粘度等其他用户关心的指标，亦可以通过内部强大的计算程序得以实现。
YFV-3简单易用，其运行无需人员参与，所有检测均由传感器自动完成，用户只需将其安装在管 路上即可实现对生产过程中密度、粘度及温度的过程测量，或者通过离线套件实现实验室分析。
YFV-3的出现，大大增加了用户的投资收益，使得用户在生产过程中的质量控制拥有可靠依据， 是一款小巧、智能、可靠，功能丰富的在线监测传感器。
二、技术优势：
1、进口探头，精准测量粘度、密度与温度多至八参数输出的在线监测传感器
2、密度精度0.001g/cm³；粘度范围 0.3~400mPa•s，精度 2%；宽广的容许流体温度（-40~120℃）；介电常数1-10，精度±3%
3、快速响应，数据刷新频率仅需1s
4、全不锈钢，优良的耐化学腐蚀和耐压特性，测量不受外部振动影响，适合在线监测鲁棒性要求
5、无任何活动件，无消耗件，有效使用寿命10年以上
6、结构小巧、便于系统集成、现场校准集成模组
7、通过CE、ASTM1657等多种认证及检测标准
三、适用范围：
适用于润滑油 、液压油、齿轮箱油、汽油、柴油 、 航空燃油、煤油、生物柴油、乙醇、化学试剂 、涂料油墨的粘度、密度的在线监测。
四、产品应用：
食品加工、实验室分析、燃油存储与运输环节；精炼、石油行业、风力、火力发电等发电行业；航空，航海，铁路等交通运输行业 ；钻井平台等海洋工程、大型工程机械设备、交通运输车辆、燃料储运车辆、油处理设备、化学实验分析、生产过程品质管理、油处理及过滤系统；涂料、油墨及印刷行业医用设备等
五、测量原理：

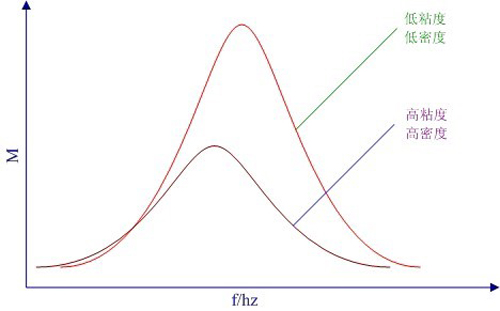

YFV-3采用压电谐振模式，通过控制振子部件工作在谐振状态，获取相关参数。
其振动周期 T 与液体密度相关：
ρ = K0 + K1*T + K2*T（K0 K1 K2 为仪器校准参数）
其振动品质因数 Q 与粘度相关：
η = C0 + C1*Q + C2*Q2 （C0 C1 C2 为仪器校准参数）
运动粘度亦可以根据以下公式换算：
µ=η/ρ (µ-运动粘度 mm2/s=cst，η-动力粘度 mPa.s=mPa•s，ρ-密度 g.cm³)

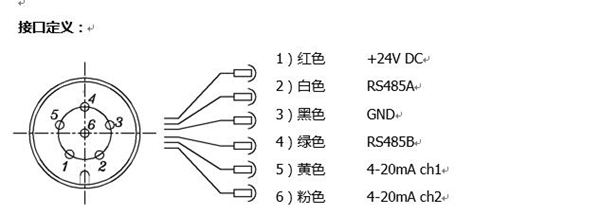

接口定义：

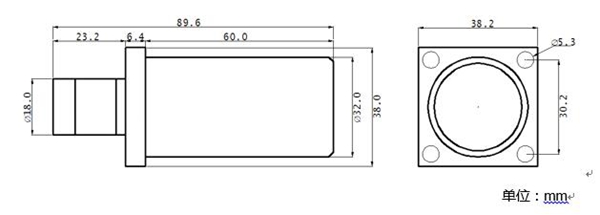

结构尺寸：

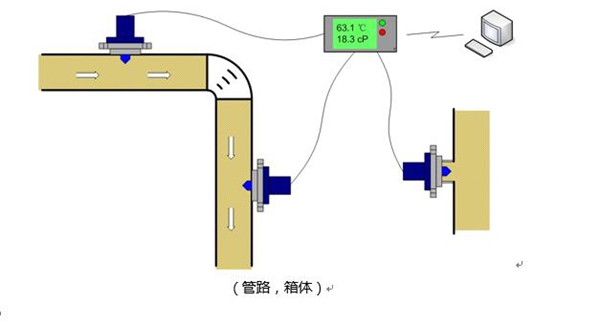

在线安装：

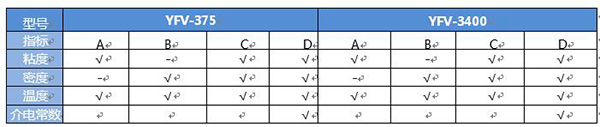

六、选型指南
|
测量指标 |
密度(kg.m³)，动力粘度(mPa·s)，温度(℃) |
|
可选指标 |
运动粘度，40℃粘度，100℃粘度，粘度指数，20℃密度 |
|
测量范围 |
密度 0.6 g.cm³~1.3 g.cm³ or 600 kg. m³~1300 kg. m³ 粘度 0.5mPa·s~75mPa·s 25~400mPa·s(500mm²/s) 温度 ‐40℃~120℃ 介电常数 1-6 |
|
准确度 （典型 @23℃） |
密度 0.001g.cm³ or 1 kg. m³ 粘度 2% or 0.5mPa·s 二者取大值 温度 0.3℃ 介电常数 ±3% |
|
分辨率 |
密度 0.0001g.cm³ or 0.1 kg.m³ 粘度 0.1mPa·s 温度 0.1℃ 介电常数 0.01 |
|
响应时间 |
小于30 秒(首次)，数据刷新1 次/秒 |
|
数字输出 |
RS485 MODBUS RTU or RS232 |
|
模拟输出 |
2 路三线制4‐20mA，RL=500Ω(选配) |
|
报警节点 |
2 路250VAC/3A or 30VDC/3A(选配) |
|
供电电压 |
DC 9V‐32V |
|
整机功耗 |
< 30mA@24Vdc RS485 |
|
探头耐压 |
max 200bar |
|
流体温度 |
‐40℃~ 120℃ |
|
环境温度 |
‐40℃~ 85℃ |
|
存储温度 |
-40℃~ 80℃ |
|
外壳材质 |
316/304 不锈钢 哈氏合金 |
|
结构尺寸 |
φ34×90 mm |
|
机械接口 |
NESSI，G1/2” |
|
重量 |
360g |
|
防护等级 |
IP66 |
|
密封材质 |
FKM 氟胶 |
|
连接电缆 |
2 米M8 6 芯 |
|
最大流速 |
<1 米/秒 |
|
符合标准 |
CE，ASTM1657，国家计量检测机构报告 |
|
防爆等级 |
EXia IIB T6 Ga （optional） |
